Nakajima Ki-84 Hayate

Il Ki-84 venne costruito in una situazione di crescente disperazione, con l’industria bellica giapponese messa a dura prova dai bombardamenti alleati e i materiali strategici di sempre più scarsa reperibilità.

Il caccia si dimostrò uno dei migliori prodotti dal Giappone, di prestazioni paragonabili ed in alcune situazioni superiori persino a quelle del superlativo Mustang americano. Gli sforzi per mantenere la produzione su alti livelli quantitativi portarono all’introduzione di sempre maggiori componenti costruite in legno nella fabbricazione dell’aereo.

Il Nakajima Ki 84 Hayate (bufera) è un monoplano monomotore ad ala bassa, carrello fisso e motore radiale. Il nome in codice alleato è Frank.

Il Nakajima Ki-84 Hayate (キ84 疾風, letteralmente “Vento Impetuoso” o “Bufera”) rappresenta uno dei più significativi sviluppi dell’aviazione militare giapponese durante la Seconda Guerra Mondiale. Questo caccia monoposto, designato ufficialmente come “Caccia Tipo 4 dell’Esercito” (四式戦闘機, yon-shiki-sentō-ki) dall’Aviazione dell’Esercito Imperiale Giapponese e soprannominato “Frank” dagli Alleati, emerse negli ultimi due anni del conflitto come la risposta nipponica alla crescente superiorità aerea delle forze avversarie nel teatro del Pacifico.

Il Ki-84 è generalmente considerato il miglior caccia giapponese prodotto in grandi numeri durante il conflitto. L’aereo vantava alta velocità ed eccellente manovrabilità, combinate con un armamento formidabile che poteva includere fino a due cannoni da 30 mm e due da 20 mm. Le prestazioni dell’Hayate erano all’altezza di qualsiasi caccia monomotore alleato dell’epoca, e il suo soffitto operativo gli permetteva d’intercettare anche i bombardieri B-29 Superfortress ad alta quota, costituendo così una minaccia concreta per gli attacchi strategici americani sul territorio metropolitano giapponese.

Tuttavia, l’impiego operativo del Ki-84 fu caratterizzato da una continua lotta contro le difficoltà tecniche e logistiche che affliggevano l’Impero del Sol Levante nelle fasi finali della guerra: il potente ma complesso motore Nakajima Homare richiedeva un’attenta manutenzione, il carrello d’atterraggio era soggetto a cedimenti strutturali, i difetti di fabbricazione si moltiplicavano con l’avanzare del conflitto, il carburante di buona qualità diventava sempre più raro, e i piloti esperti scarseggiavano. Nonostante queste limitazioni, un Ki-84 ben mantenuto si confermava come il caccia più veloce del Giappone, giustificando la produzione totale di 3.514 esemplari nelle varie versioni.

Progetto e Sviluppo

La progettazione del Ki-84 ebbe inizio nei primi mesi del 1942, in risposta alla richiesta dell’Aviazione dell’Esercito Imperiale Giapponese di un sostituto per il precedente caccia Nakajima Ki-43, che all’epoca stava appena entrando in servizio. Le specifiche riconoscevano la necessità di combinare la manovrabilità dell’Hayabusa con prestazioni in grado di eguagliare i migliori caccia occidentali, aggiungendo inoltre una potenza di fuoco considerevolmente superiore.

Il primo volo del prototipo del Ki-84 avvenne nel marzo 1943, e le consegne dalla fabbrica Nakajima di Ota iniziarono il mese successivo. Sebbene il progetto fosse intrinsecamente solido, le crescenti difficoltà nel reperire piloti qualificati, carburante e materiali di costruzione adeguati, nonché le problematiche produttive, spesso impedirono all’aereo di raggiungere il suo pieno potenziale operativo.

La progettazione del Ki-84 affrontò le più comuni critiche mosse al popolare e altamente manovrabile Ki-43: insufficiente potenza di fuoco, scarsa protezione difensiva e mancanza di velocità in salita. L’Hayate si presentava come un monoplano ad ala bassa a sbalzo, di costruzione interamente metallica, ad eccezione delle superfici di controllo rivestite in tela, con carrello d’atterraggio convenzionale. L’armamento comprendeva due mitragliatrici sincronizzate da 12,7 mm montate sulla fusoliera – che si rivelarono difficili da sincronizzare correttamente con l’elica quadripala dell’Hayate – e due cannoni da 20 mm montati sulle ali, un notevole miglioramento rispetto alle due mitragliatrici da 12,7 mm utilizzate nel Ki-43 Hayabusa.

La protezione difensiva offriva ai piloti dell’Hayate una sicurezza maggiore rispetto ai serbatoi alari non sigillati e alla struttura in lega leggera del Ki-43. Il Ki-84 utilizzava infatti un cupolino in vetro blindato da 65 mm, una corazzatura per la testa e la schiena del pilota di 13 mm, e multiple paratie nella fusoliera che proteggevano sia il serbatoio di metanolo-acqua (utilizzato per aumentare l’efficacia del compressore) sia il serbatoio di carburante posizionato centralmente.

Fu però il motore radiale Nakajima Ha-45 Homare (“Onore”), progettato dalla stessa Nakajima, con una cilindrata di 35,8 litri e diciotto cilindri raffreddati ad aria, accettato per uso militare nel 1941, a conferire all’Hayate la sua elevata velocità e abilità in combattimento. Derivato dai motori Nakajima Homare comuni a molti aerei giapponesi, l’Hayate utilizzò diverse versioni di questo propulsore, tra cui il modello 21 a carburatore e il modello 23 a iniezione diretta di carburante. La maggior parte dei motori Homare utilizzava l’iniezione d’acqua e metanolo per aiutare a fornire al Ki-84 una potenza nominale di 1.491 kW (2.000 CV) al decollo. Questa combinazione, teoricamente, garantiva un tasso di salita e una velocità massima all’incirca competitivi con i migliori caccia alleati. Nel 1946, l’Intelligence Tecnica statunitense sottopose a test un motore Homare 45, modello 21, e confermò la sua massima potenza in cavalli utilizzando benzina AvGas a 96 ottani, più l’iniezione di metanolo.

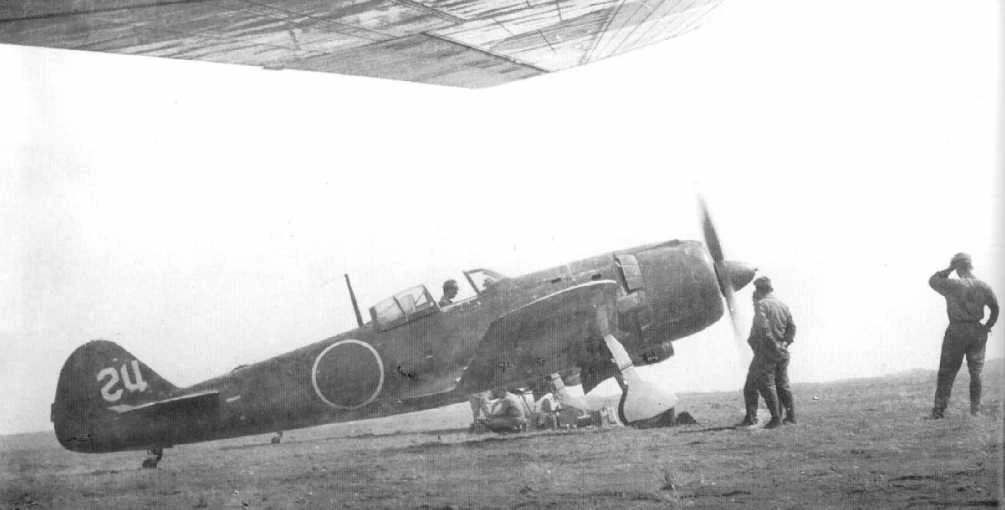

I test iniziali dell’Hayate a Tachikawa all’inizio dell’estate 1943 videro il pilota collaudatore, il tenente Funabashi, raggiungere una velocità massima in volo livellato di 624 km/h con il secondo prototipo.

Il complesso motore Ha-45-21 a carburatore era un design compatto (solo 3 cm più grande in diametro rispetto al motore radiale a 14 cilindri Nakajima Sakae da 27,9 litri del Ki-43) che richiedeva grande cura nella costruzione e nella manutenzione. Con l’avanzare degli Alleati verso il territorio metropolitano giapponese, divenne sempre più difficile mantenere le prestazioni progettuali del velivolo. Ad aggravare i problemi di affidabilità contribuì il blocco navale alleato, che impedì la consegna di componenti cruciali, come quelli del carrello d’atterraggio. Molte unità del carrello furono compromesse dalla scarsa qualità del trattamento termico dell’acciaio giapponese prodotto nelle fasi finali della guerra. Di conseguenza, molti Hayate subirono il collasso delle gambe del carrello durante l’atterraggio. Ulteriori danni furono causati da piloti inadeguatamente addestrati nell’ultimo periodo bellico, che talvolta trovavano difficile la transizione al relativamente “brillante” Ki-84 dal comparativamente docile Ki-43, che aveva una velocità di atterraggio significativamente inferiore.

Tecnica del Ki-84

Ciò che rese il Nakajima Ki-84 Hayate un avversario tanto temibile furono le sue eccezionali caratteristiche tecniche, che rappresentavano un significativo passo avanti rispetto ai precedenti caccia giapponesi. In un periodo in cui l’industria aeronautica nipponica soffriva crescenti difficoltà produttive e logistiche, l’Hayate emerse come un raffinato equilibrio tra le tradizionali qualità dei caccia giapponesi – leggerezza e manovrabilità – e le nuove esigenze dettate dall’evoluzione del conflitto: velocità, potenza di fuoco e protezione.

Il cuore pulsante del Ki-84 era il potente motore radiale Nakajima Ha-45 Homare, un propulsore a 18 cilindri che, con i suoi 1.491 kW (2.000 CV) di potenza al decollo, rappresentava quanto di meglio l’industria giapponese potesse offrire in quel momento. Nonostante le sue complessità costruttive e le difficoltà di manutenzione, l’Homare conferiva all’Hayate prestazioni teoriche all’altezza dei migliori caccia alleati contemporanei. La velocità massima di 624 km/h, raggiunta durante i test del secondo prototipo nell’estate del 1943, collocava il Ki-84 tra i caccia più veloci del suo tempo.

Altrettanto significativo fu il considerevole potenziamento dell’armamento rispetto ai precedenti caccia giapponesi. La configurazione standard con due mitragliatrici da 12,7 mm nella fusoliera e due cannoni da 20 mm nelle ali garantiva una potenza di fuoco nettamente superiore a quella del Ki-43 Hayabusa. Nelle versioni più pesantemente armate, l’implementazione di cannoni da 30 mm forniva al Ki-84 una capacità distruttiva che lo rendeva particolarmente efficace contro i bombardieri, inclusi i temibili B-29 Superfortress.

Un altro aspetto cruciale che distingueva l’Hayate dai suoi predecessori era la maggiore attenzione alla protezione del pilota e dei sistemi vitali. Il cupolino in vetro blindato da 65 mm, la corazzatura da 13 mm per la testa e la schiena del pilota, nonché le paratie multiple nella fusoliera che proteggevano i serbatoi, rappresentavano un significativo miglioramento rispetto alla filosofia costruttiva precedente, che sacrificava la protezione in favore della leggerezza. Queste caratteristiche aumentavano notevolmente le probabilità di sopravvivenza del pilota in caso di impatto con il fuoco nemico.

La combinazione di queste qualità – alta velocità, eccellente manovrabilità, potente armamento e adeguata protezione – rendeva il Ki-84 un avversario formidabile, capace di competere ad armi pari con i migliori caccia alleati come il P-51 Mustang, lo Spitfire e il P-47 Thunderbolt. Inoltre, il suo soffitto operativo gli permetteva d’intercettare efficacemente i B-29, un compito per il quale molti altri caccia giapponesi si rivelavano inadeguati.

Tuttavia, questo potenziale teorico si scontrava con le crescenti difficoltà pratiche che il Giappone doveva affrontare nelle fasi finali della guerra. La carenza di materie prime di qualità, in particolare per quanto riguardava l’acciaio necessario per il carrello d’atterraggio, comportava frequenti cedimenti strutturali durante le operazioni. Anche il complesso motore Homare richiedeva un’attenta manutenzione, difficile da garantire con la crescente scarsità di tecnici qualificati e parti di ricambio. Non meno problematico era l’approvvigionamento di carburante di alta qualità, essenziale per ottenere le massime prestazioni dal potente propulsore.

Queste difficoltà pratiche, unite alla mancanza di piloti adeguatamente addestrati per sfruttare appieno le potenzialità del velivolo, impedirono spesso al Ki-84 di esprimere completamente sul campo di battaglia le sue eccezionali qualità tecniche. Ciononostante, anche con queste limitazioni, l’Hayate rimase il caccia più veloce del Giappone e uno dei pochi in grado di confrontarsi alla pari con i velivoli alleati fino alla fine del conflitto.

Impiego Operativo

Il primo significativo impiego operativo del Ki-84 Hayate avvenne durante la Battaglia di Leyte alla fine del 1944, e da quel momento fino alla conclusione della guerra nel Pacifico, il caccia fu schierato ovunque l’azione fosse più intensa. Il 22° Sentai venne riequipaggiato con gli Hayate di produzione. Sebbene mancasse di prestazioni sufficienti ad alta quota, il velivolo si comportava egregiamente a medie e basse altitudini. Impiegato in azione contro la 14ª Air Force dell’USAAF, si guadagnò rapidamente la reputazione di aereo da combattimento temibile.

Anche i modelli cacciabombardiere entrarono in servizio. Il 15 aprile 1945, undici Hayate attaccarono basi aeree statunitensi su Okinawa, distruggendo numerosi aerei al suolo. In questo tipo di missioni, la combinazione di velocità, armamento pesante e relativa robustezza del Ki-84 lo rendeva particolarmente efficace, consentendogli di penetrare le difese nemiche, sganciare le bombe e difendersi adeguatamente durante la via di ritorno.

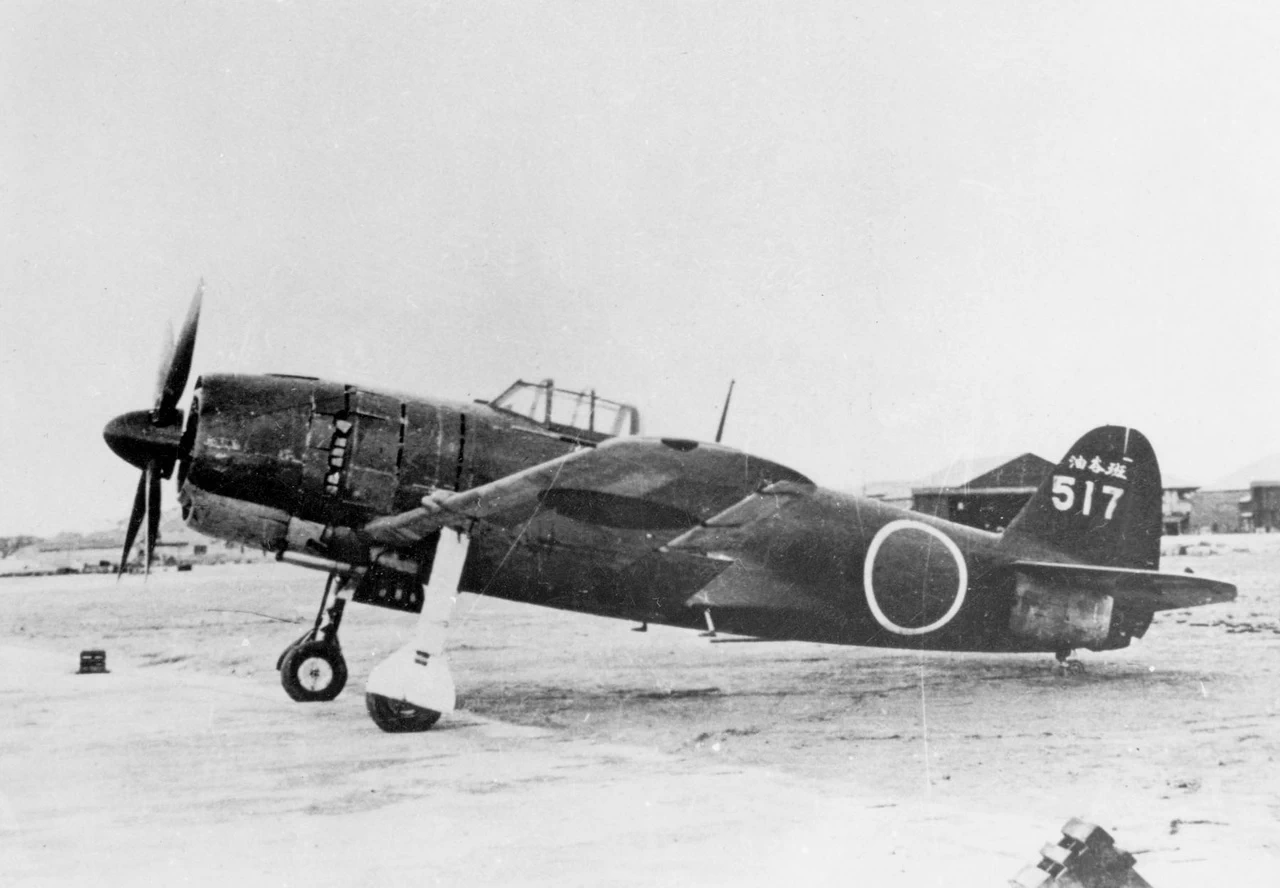

Nell’ultimo anno di guerra, il Ki-84, insieme al Ki-100 (essenzialmente una versione con motore radiale del Kawasaki Ki-61 a motore in linea) e all’N1K2-J della Kawanishi, rappresentavano i tre caccia giapponesi più adatti a combattere i più recenti caccia alleati. Questa “triade” di velivoli avanzati testimoniava la capacità dell’industria aeronautica giapponese di produrre macchine tecnicamente all’avanguardia, nonostante le crescenti difficoltà materiali e produttive.

L’impiego operativo dell’Hayate, tuttavia, fu costantemente condizionato dal deterioramento della situazione bellica giapponese. La crescente carenza di carburante di alta qualità, essenziale per ottenere il massimo rendimento dal potente motore Homare, costringeva spesso i piloti a operare con prestazioni ridotte. Analogamente, la mancanza di pezzi di ricambio e di tecnici qualificati rendeva sempre più problematica la manutenzione della complessa macchina, con conseguente degrado dell’affidabilità.

Un altro fattore critico fu la progressiva diminuzione della qualità media dei piloti. Con le perdite sempre più elevate e l’impossibilità di mantenere adeguati programmi di addestramento a causa della scarsità di carburante, i nuovi piloti assegnati ai reparti da caccia avevano un livello di preparazione nettamente inferiore rispetto ai loro predecessori. Questo risultava particolarmente problematico nel caso del Ki-84, un velivolo dalle prestazioni elevate che richiedeva una considerevole abilità di pilotaggio, soprattutto nelle fasi critiche come l’atterraggio, dove la velocità relativamente alta e il carrello strutturalmente debole creavano una combinazione potenzialmente pericolosa.

Nonostante queste difficoltà, l’Hayate riuscì a ritagliarsi un ruolo significativo nelle operazioni aeree giapponesi degli ultimi mesi di guerra. La sua capacità di intercettare i B-29 Superfortress, in particolare, lo rese uno strumento prezioso nella disperata difesa del territorio metropolitano nipponico dai devastanti bombardamenti strategici americani. Anche se ormai incapace di modificare le sorti del conflitto, il Ki-84 rappresentò fino all’ultimo una minaccia concreta per le forze aeree alleate, richiedendo rispetto e attenzione da parte degli avversari.

Esemplari Sopravvissuti

Dopo la guerra, diversi esemplari di Ki-84 furono sottoposti a test dalle forze alleate. Due velivoli furono esaminati presso l’Allied Technical Air Intelligence Unit – South-West Pacific Area (ATAIU-SWPA) con le sigle S10 e S17, mentre altri due furono trasportati negli Stati Uniti dove ricevettero le designazioni FE-301 e FE-302 (successivamente cambiate in T2-301 e T2-302).

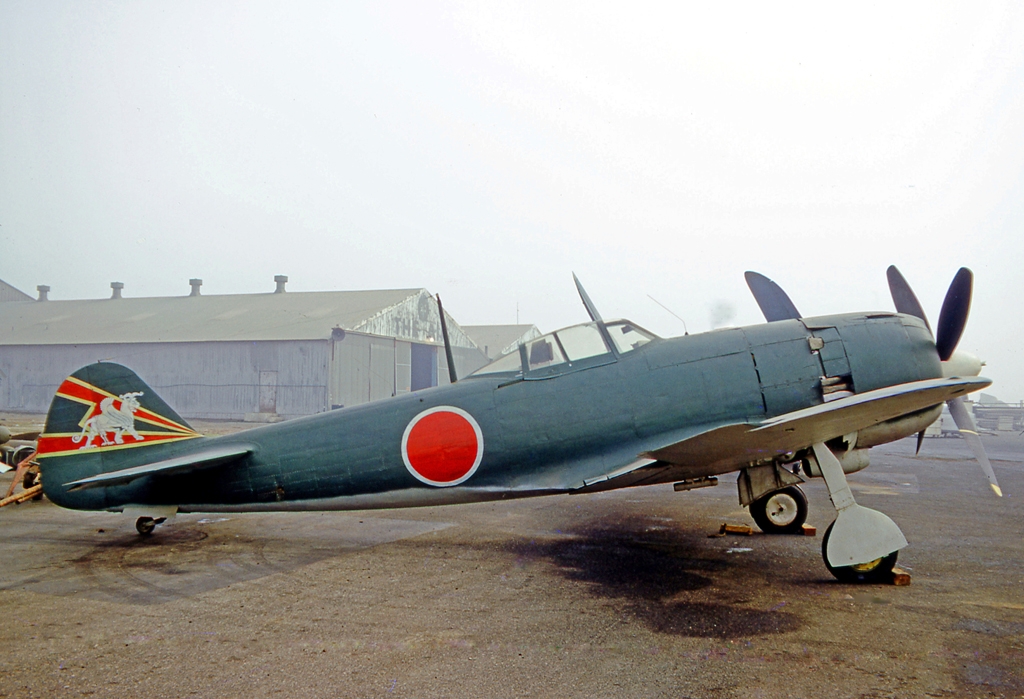

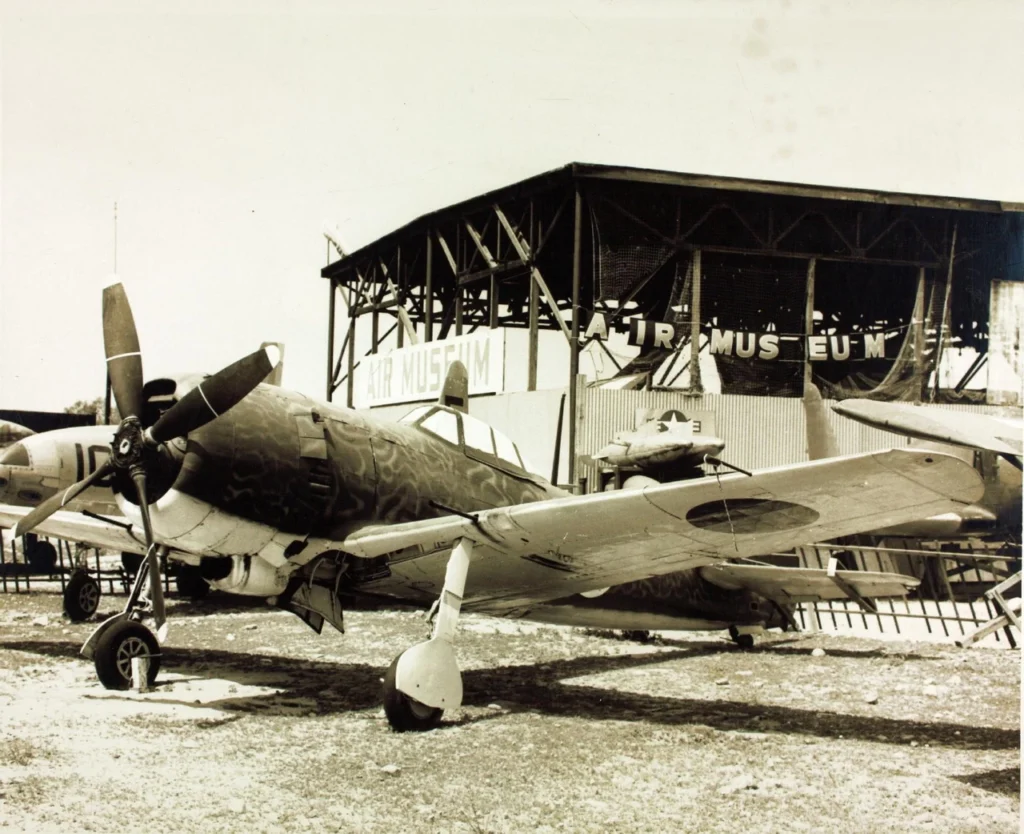

Un esemplare catturato a Clark Field nel 1945, con numero di serie 1446, fu trasportato negli Stati Uniti a bordo della portaerei USS Long Island. Nel 1952 fu venduto come surplus a Edward Maloney, proprietario dell’Ontario Air Museum (ora noto come Planes of Fame Air Museum), e restaurato in condizioni di volo prima di essere restituito al Giappone per essere esposto al Museo Arashiyama di Kyoto nel 1973. Purtroppo, a causa dell’accesso non supervisionato all’aereo, parti del Ki-84 furono rubate e, sommato agli anni di incuria, il velivolo non poteva più volare. In seguito alla chiusura del museo nel 1991, l’aereo fu trasferito al Museo Tokko Heiwa Kinen-kan, nella Prefettura di Kagoshima, dove è tuttora esposto. Questo è l’unico Ki-84 sopravvissuto fino ai nostri giorni.

La storia di questo esemplare riflette il destino di molti velivoli storici del periodo bellico: dopo aver servito in combattimento, sopravvissuto ai rigori del conflitto, ha rischiato più volte di essere perduto nei decenni successivi prima di trovare una collocazione definitiva in un museo. La sua sopravvivenza fino ai giorni nostri, come unico rappresentante di uno dei più importanti caccia giapponesi della Seconda Guerra Mondiale, rappresenta una preziosa testimonianza materiale della tecnologia aeronautica dell’epoca e un monito storico sugli eventi del conflitto nel Pacifico.

Principali varianti del Nakajima Ki-84 Hayate

• Ki-84-a: prototipo
• Ki-84-b: esemplare usato per valutazioni
• Ki-84-c: esemplare di pre-produzione
• Ki-84-I Ko: versione armata con due mitragliatrici Ho-103 da 12.7mm e due cannoni Ho-5 da 20mm; è stata la versione più prodotta
• Ki-84-I Otsu: versione armata con 4 cannoni Ho-5 da 20mm, ne fu costruito un numero molto limitato di esemplari
• Ki-84-I Hei: armata con due cannoni Ho-5 da 20mm e due cannoni Ho-155 da 30mm nelle ali
• Ki-84-I- Tei: variante da caccia notturna derivata dalla “Otsu” e dotata di due ulteriori cannoni Ho-5 da 20mm posizionati in fusoliera, dietro l’abitacolo, in modo da sparare verso l’alto e in avanti, in configurazione Schrage Musik; ne sono stati costruiti due esemplari
• Ki-84-I Ko – Manshu Type: versione costruita in Manciuria dalla Manshukoku Hikoki Seizo KK su licenza della Nakajima
• Ki-84-II: sviluppata a partire dai miglioramenti introdotti con le versioni Ko, Otsu e Hei
• Ki-84-N: prima versione da intercettazione da alta quota, con motore Nakajima Ha-219 da 2500 hp raffreddato ad aria e superficie alare incrementata; versione rimasta allo stadio di studio
• Ki-84-P: seconda versione studiata per l’intercettazione da alta quota, stesso motore del Ki-84-M e superficie alare ulteriormente incrementata; lo sviluppo di questa versione venne abbandonata in favore della Ki-84-R
• Ki-84-R: terza versione studiata per l’intercettazione ad alta quota, con motore Nakajima Ha-45-23 da 2000 cavalli con compressore meccanico; il prototipo non venne ultimato prima della conclusione del conflitto
• Ki-106: versione costruita interamente in legno, 3 prototipi costruiti
• Ki-113: versione derivata dalla Ki-84 Otsu con alcune componenti realizzate in acciaio nel tentativo di risparmiare le leghe leggere che erano diventate molto rare in Giappone alla fine della guerra
• Ki-116: esemplare di valutazione equipaggiato con motore Mitsubishi Ha-33-52 da 1.500 hp
• Ki-117: denominazione utilizzata in produzione per il Ki-84-N
